起重机减速机故障监测系统

本起重机减速机监测系统是通过安装在减速机关键位置上的传感器,进行参数信号的在线监测,完成信号的采集、分析、处理、存储,提取各种信号中的有用信息和特征参数,保存记录存储原始数据,达到减速机运行实时状态监测、趋势分析。并逐步找寻典型特征参数故障报警点,进行提醒、记录以辅助维修,在发生故障报警时,提示诊断的故障类别及部位。大量原始数据可用于后续进一步分析,建立和完善故障诊断专家库系统。

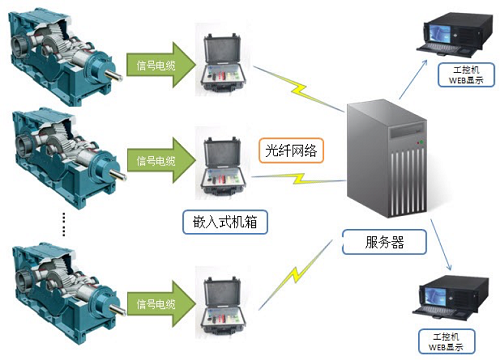

系统构成

每台起重机减速器全部安装在线监测系统;前端嵌入式监测设备箱就近安装在减速机附近,每个嵌入式监测设备箱采集一路温度信号、1路液位信号、2路三轴振动加速度信号;并通过光纤网络将原始信号传输到故障监测服务器上,与此同时为了防止数据丢失嵌入式系统本身也保存备份一段时间的原始数据。





每台起重机减速器就近配备一个嵌入式监测设备箱(采用NI CompactRIO平台),内置控制器、存储器、8通道振动采集、4通道电流采集模块、电源模块等。



系统软件架构

软件分为上位机服务器程序和下位机嵌入式机箱程序。每台下位机程序运行于cRIO采集前置处理器,包括FPGA程序和LabVIEW RT程序。FPGA程序运行于cRIO上的背板FPGA上,负责从IO采集传感器信号、对信号进行预处理。LabVIEW RT程序运行于cRIO上的实时处理器,负责定时自检、与服务器通信、采集到信号的数据传输和短时备份、重要状态和操作记录报警等。上位机程序运行于服务器上,负责从所有连接的下位机cRIO获得原始数据,进行信号分析和处理,提取特征参数,进行故障识别;程序包括友好的人机界面,进行系统参数配置、数据存储管理等。每台起重机减速器的状态监测关键信息可通过相应的工控机访问服务器显示相应的特征参数。
系统还预留了专家库的接口,可针对长时间大数据量的原始信号进行数据挖掘、趋势判断;完善状态监测和智能诊断等功能。
