固定式声学成像仪

*最远距离与声源大小有关

型号	DES-F140	DES-S64TPT	DES-T168TPT
麦克风数量	140	64	168
麦克风灵敏度	-26 dBFS (1 kHz, 94 dB SPL)	-26 dBFS (1 kHz, 94 dB SPL)	-26 dBFS (1 kHz, 94 dB SPL)
麦克风信噪比	64 dB(A)	64.3 dB(A)	64.3 dB(A)
声音采样率	200 kS/s	192 kS/s	200 kS/s
频率范围	2 kHz – 100 kHz	2 kHz – 96 kHz	2 kHz – 100 kHz
摄像头像素	500万	500万	800万
通信方式	USB	HTTP / TCP	HTTP / TCP / RTSP / RTMP
供电方式	5 VDC	12 – 26 V DC	12 – 26 V DC, 48 V PoE
最小可定位泄漏量	—	1.5 m, 1.72 bar, 0.25 ml/s	2.5 m, 1.72 bar, 0.25 ml/s
重量	228 g	1 kg	1.3 kg
尺寸	⌀85.5 mm，厚50.7 mm	23 cm × 23 cm × 5.5 cm	23 cm × 23 cm × 8 cm
测试距离	0.3 – 100 m	0.5 – 100 m	0.5 – 150 m
工作温度	-20 ℃ – 50 ℃	-40 ℃ – 70 ℃	-40 ℃ – 70 ℃
工作湿度	<95 %，无凝露	5 % – 95 %	5 % – 95 %
IP等级	IP54（可选）	IP65	IP65
防爆标志	—	Ex ic IIC T6 Gc	可选

DES-F140 固定式声成像模块

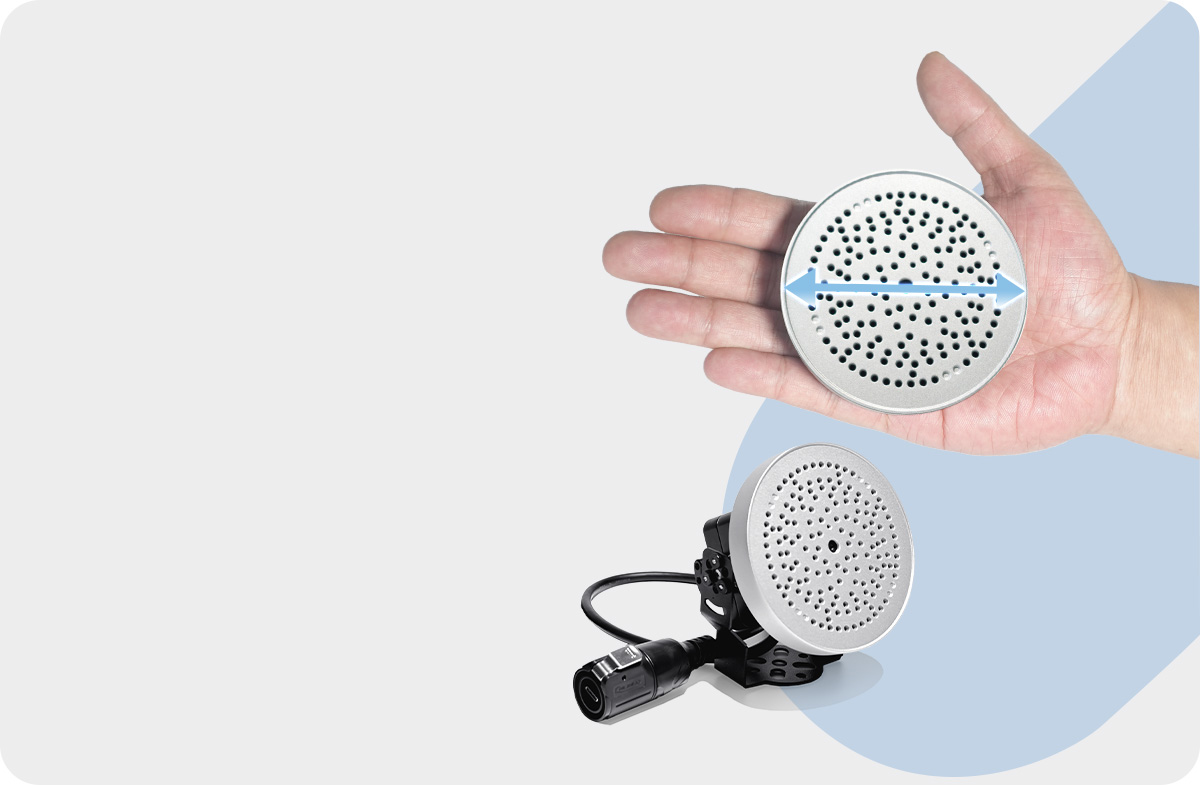

直径85.5mm

DES-F140 是一款小型化声学成像传感器单元，与市场上其他固定式声成像模块的差异化是，非常小巧且仍然定位准确。DES-F140的大小仅为巴掌大，直径85.5mm，尤其适合集成在机器狗或机器人上，实现气体泄漏检测或电力设施局放的智能检测。

DES-F140集麦克风阵列与光学摄像头于一体，搭载基于 FPGA 架构的专有算法，可实现声学信号的高精度、高效率处理，能输出稳定可靠的实时声学成像结果，同时可通过 USB 接口同步传输声成像数据与可见光图像，为各类声学检测场景提供高性能技术支撑。

DES-F140配备可旋转阻尼支架，支持墙面、支架、云台等多载体固定，不仅可无缝集成到固定式监测系统，还能直接搭载于机器人、机器狗等移动巡检平台，实现智能化、自动化的声学巡检，可广泛应用于工业厂区、能源场站等区域。

其高声纹探头可搭载于巡检机器人，或在重要设施周边固定安装，实现7x24小时不间断采集分析被测设施的声音信号，根据声纹特征评估设备运行健康状态，对设施故障进行早期预警，利用人工智能技术进行诊断分类。

尺寸图

接口图

100M 以太网 / 48V POE

12~26V DC 供电

灵活的安装形式

产品证书
