【案例】电机定子绕组异常放电检测

2024年08月26日 16:06

1、测试背景

随着新能源汽车行业的快速发展,对电机性能的要求越来越高。某厂对电机定子绕组进行异常放电检测,旨在检测产品绝缘性能是否达到设计和安全标准、识别绝缘材料的弱点从而在产品交付前预防潜在的故障。

2、场景布置

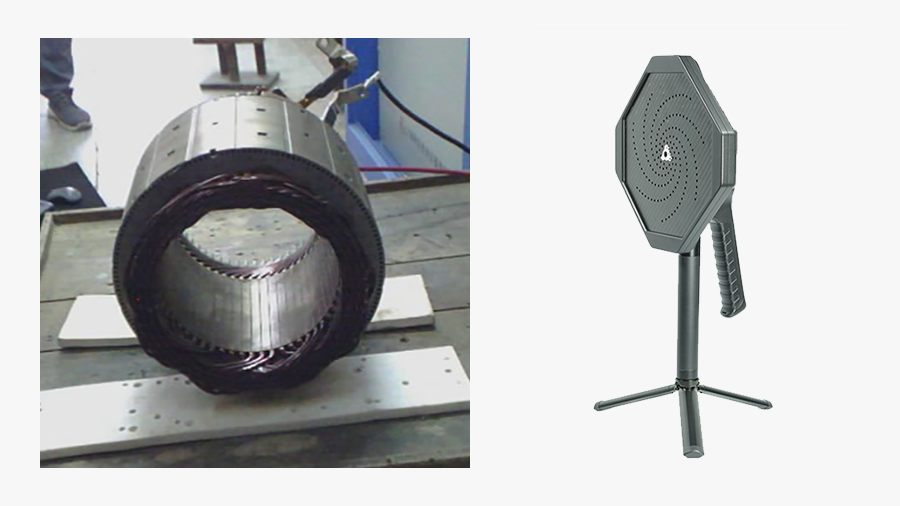

本次测试采用DES-S162HH手持式声像仪,其阵列面配置有162个高灵敏度麦克风,中心位置布置摄像头,底部可安装三脚架实现固定位置监测。将阵列面指向测试对象(定子绕组),通过无线连接电脑,搭配KeyCam声源定位软件实现对放电信号的采集与定位。

3、放电检测

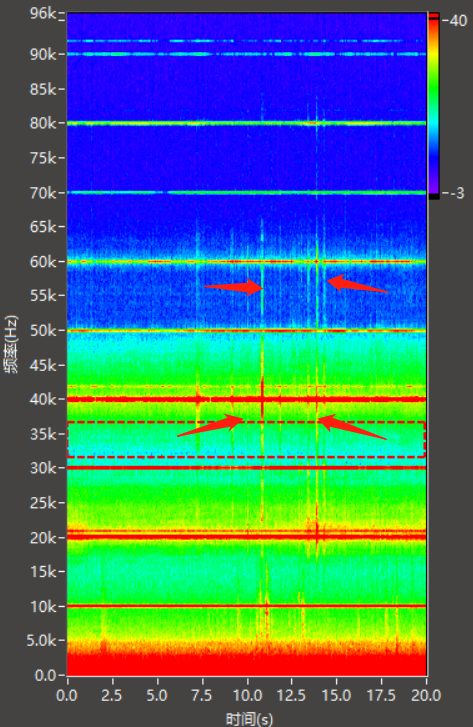

测试过程中,随着电机定子上电升压后,DES-S162HH声像仪捕捉到放电脉冲,从色谱图中可以观察到放电脉冲主要分布在超声频段。

此外,环境中出现了较大的单频信号及其谐波。经排查,该信号主要源自工作时的高频脉冲绝缘检测仪,其对环境产生了较强干扰,若声像仪成像频段涵盖了单频,对寻找定子放电源存在影响。

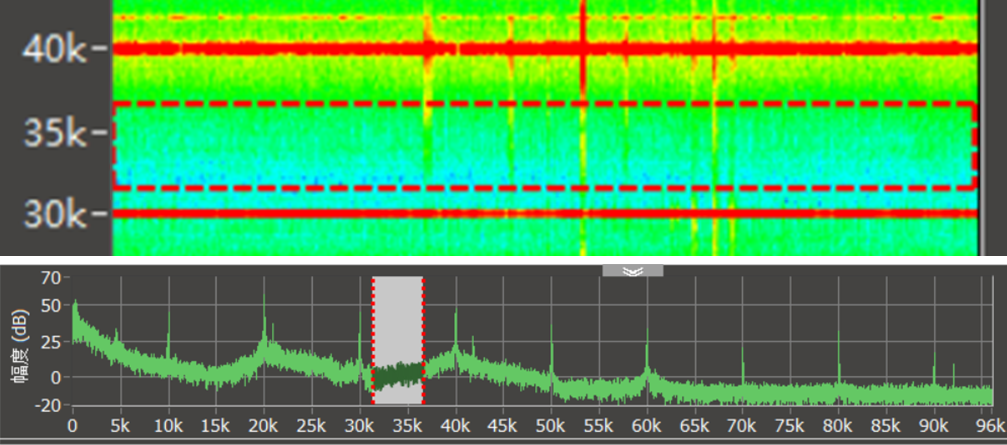

为了提高成像的稳定性和准确性,需要选择合适的成像频段。通过观察频谱和色谱,发现30kHz~40kHz间高频脉冲绝缘测试仪产生的干扰较小,同时定子放电脉冲强度较高,满足高信噪比特征,故选择32kHz~36kHz进行成像。

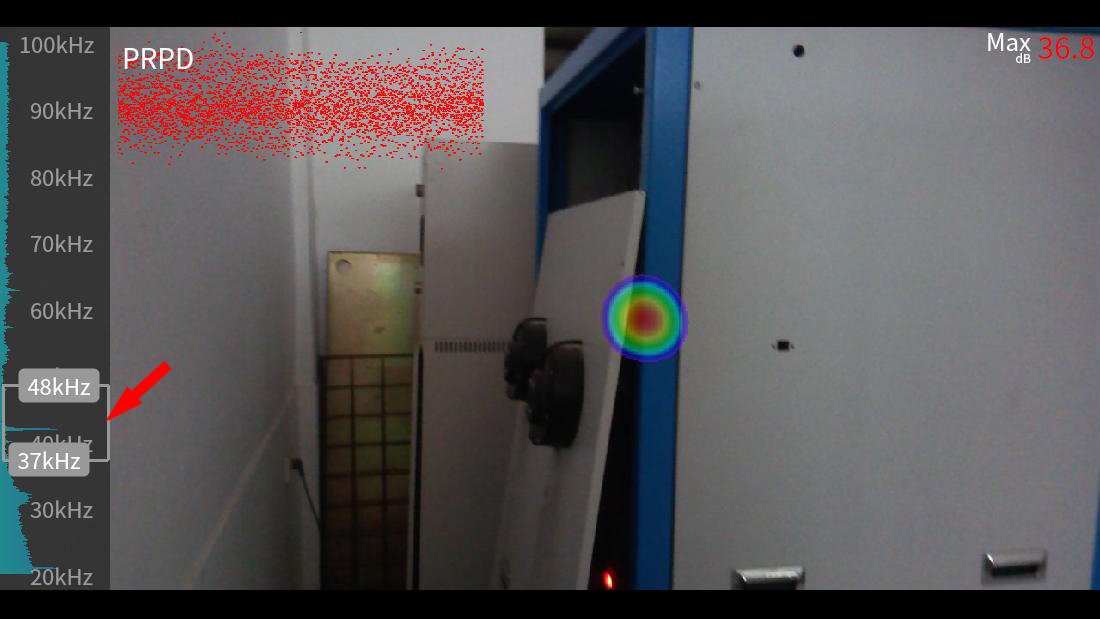

以下是DES-S162HH捕捉定子放电过程。

观察到光斑4次出现在定子的左下角。分析频段声压级发现,定子放电较强时声压级出现向上波峰,且整个声压级4次波峰变化从时间上恰好对应光斑出现的时刻。

综合情况判断光斑出现的位置应作为后期重点排查的定子放电点。

4、实际击穿验证

找到疑似放电位置后,为验证声像仪定位准确性,对电机定子继续升压。定子工作一段时间后最终被击穿,其击穿点与定位光斑处非常接近,证实了声像仪定位结果的可靠性。

其高“多耳神”系列声学成像仪是其高科技自研的声音可视化仪器,旨在帮助工程师提升测试效率和声源定位准确度,包括DES-C136,DES-S162HH ,DES-T163Pad,针对稳态或高瞬态声源,静止或运动物体都可以获得不错的检测效果。主要用于检测电力设施局部放电、高压气体管道或罐体泄漏、轴承故障异响等机械噪声。
