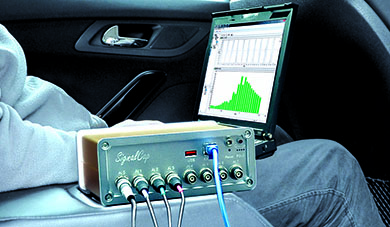

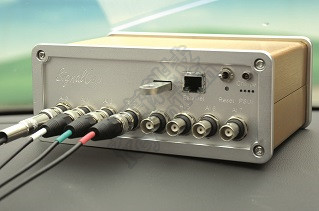

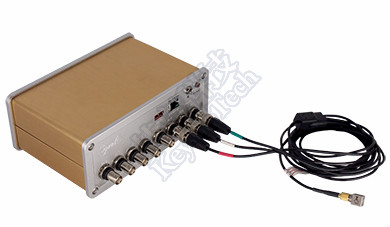

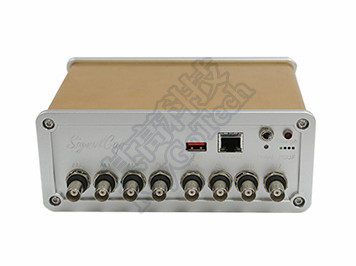

便携式数据采集仪SignalCap SignalCap是一款便携式振动噪声采集仪，便携轻巧，内置电池。SignalCap通过网线与计算机连接，使用SignalPad测控软件可实现实时数据采集、存储与分析。

4/8通道IEPE同步数据采集

1、4/8通道电压、ICP同步采集，±5V输入范围；

2、所有通道软件可选IEPE信号调理（0mA或2mA）；

3、最高每通道同步采集率51.2kS/s，交流耦合（0.5Hz）；

4、24位分辨率，102dB动态范围，内置自动防混叠滤波器；

5、所有通道兼容智能TEDS传感器；

6、NIST校准认证书；

7、支持在线采集、处理与离线存储、回放；

8、以太网通信，速率稳定（内置硬件看门狗防断线、丢包；

9、支持转速信号采集。
功能优势

1、即开即测，彻底摆脱繁杂的供电连线，内置锂电源支持6小时以上连续运行；

2、采用美国国家仪器（National Instrument）原装进口数据采集芯片，性能稳定可靠；

3、内置IEPE供电，传感器即插即用，无需外部调理；

4、每通道自带抗混叠滤波器，通道间隔离；

5、支持本地Log数据，内置Realtime OS，可以脱离主机独立运行；

6、体积小，重量轻，功耗低，精度高；

7、全金属外壳，系统稳定，最大程度适应测试环境。

相关参数

模拟输入

模拟输入分辨率：24 bits；

最大电压范围：-5V~5V；

同步采样：Yes；

激励电流：2mA；

动态范围：102dB；

最大信号带宽：23.04kHz；

输入阻抗：305 kOhm；

信号调理：抗混叠滤波器,电流激励。
物理参数

宽×高×深：17.5cm×7cm×11.5cm；

模拟输入接口：BNC连接器；

USB接口：USB 2.0；

以太网接口：10/100M；

供电电压：19~28V DC；

内部供电：16.8V 3100mAh；

工作温度：-40 °C~70 °C。

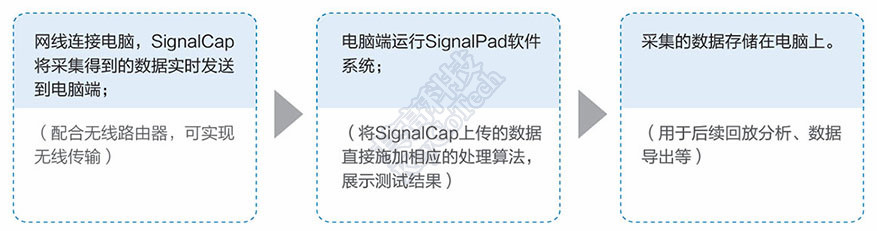

在线实时采集分析

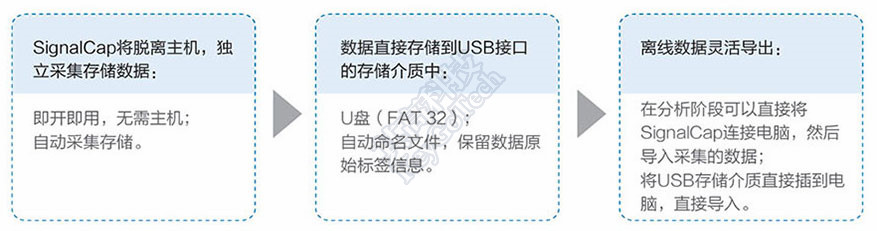

独立离线Log
